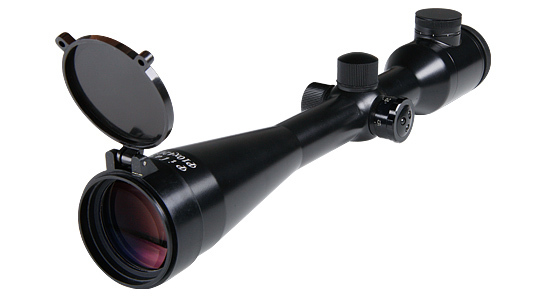

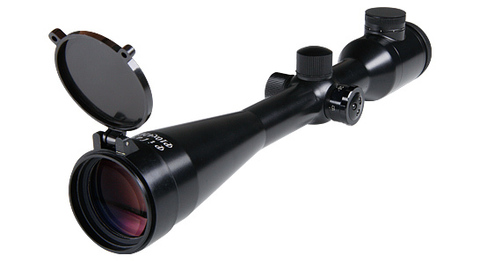

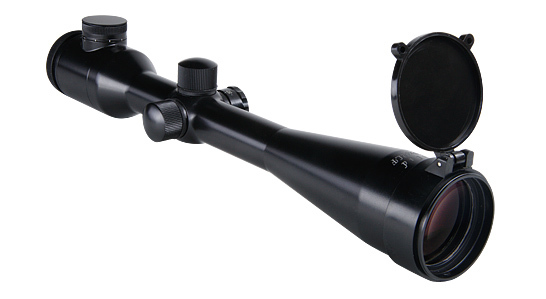

ОПТИЧЕСКИЙ ПРИЦЕЛ ПИЛАД ВОМЗ 10Х42 LFK

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (СКАЧАТЬ)

Основное назначение оптического прицела Пилад 10х42 LFK

Оптический прицел Пилад 10х42 LFK удобно использовать при стрельбе на средних расстояниях (до 200 м). Сетка Duplex с подсветкой центральной точки обеспечивает более точное прицеливание по движущимся и/или малоразмерным целям в рассветно-сумеречный период.

Основные характеристики оптического прицела Пилад 10х42 LFK

• Кратность прицела 10х, поле зрения 8,4 м на 100 м, сумеречное число 20,49, удаление выходного зрачка 75 мм
• Боковая отстройка от параллакса (дистанция без параллакса от 10 м) и диоптрийная коррекция на окуляре
• Барабанчики ввода вертикальных и горизонтальных поправок (с фиксацией положения крепёжными винтами), цена клика – 0,8 см на каждые 100 м
• Прицельная сетка Duplex с подсветкой центральной точки красного цвета, 9 степеней яркости
• Цельнометаллический прочный корпус в пыле и брызгозащитном исполнении, стойкий к ударным нагрузкам до 800 g, широкий диапазон рабочих температур (от 40°С до +50°С)
• Стандартный посадочный диаметр крепления 1 дюйм (25,4 мм)
• Откидывающиеся защитные крышки объектива и окуляра

Конструктивные особенности оптического прицела Пилад 10х42 LFK

Прицел ПИЛАД 10х42 LFK устанавливается на огнестрельное нарезное / пневматическое оружие для более точной прицельной стрельбы. Конструкция защищена от влаги и пыли, согласно ТУ способна выдерживать ударные нагрузки до 800 g.

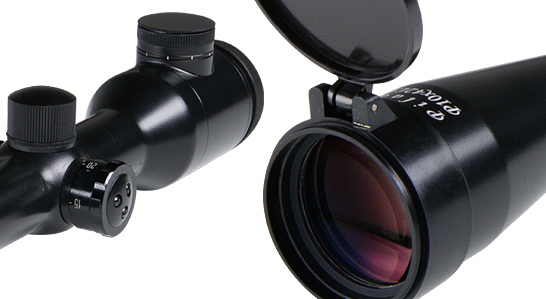

До начала стрельбы прибор необходимо настроить. Отстройка от параллакса выполняется вручную и обеспечивает точное совмещение изображения объекта и сетки в заданной плоскости. Барабанчик фокусировки имеет боковое расположение, что позволяет проводить настройку резкости без нарушения изготовки стрелка. Для получения чёткого изображения прицельной сетки Duplex в поле зрения наблюдателя используется механизм диоптрийной регулировки, расположенный на окуляре. Барабанчики ввода поправок используются для корректировки положения прицельной марки с учётом скорости перемещения объекта и расстояния до цели, а также силы бокового ветра.

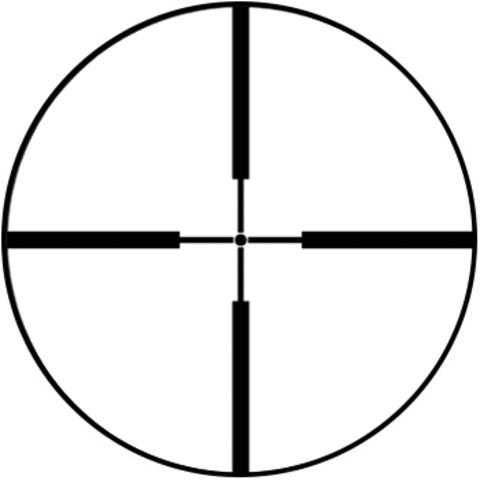

Сетка Duplex представляет собой комбинацию из двух перекрещивающихся линий, толстых практически по всей длине и очень тонких в месте пересечения, и центральной точки. Расстояние между боковыми выравнивающими - 2,3 т.д. Такой тип сетки будет удобен при стрельбе как по крупной дичи, так и по малоразмерным объектам (за счёт тонкого перекрестья).

Подсветка центральной точки красного цвета обеспечивает более точное прицеливание при низком уровне естественного освещения, например, во время охоты на рассвете или в ранних сумерках. Степень яркости подсветки можно регулировать в диапазоне от 1 до 9, что позволяет стрелку установить оптимальное свечение прицельной точки и обеспечивает её контрастное изображение на фоне видимого изображения цели. Механизм управления подсветкой расположен на окулярном узле, работает от 1 элемента CR2032.

Условия эксплуатации и комплект поставки оптического прицела Пилад 10х42 LFK

Рабочий температурный диапазон -40°С…+50°С.

Комплект поставки: прицел, откидывающиеся крышки объектива и окуляра, инструкция, упаковка.

Технические характеристики оптического прицела Пилад 10х42 LFK
